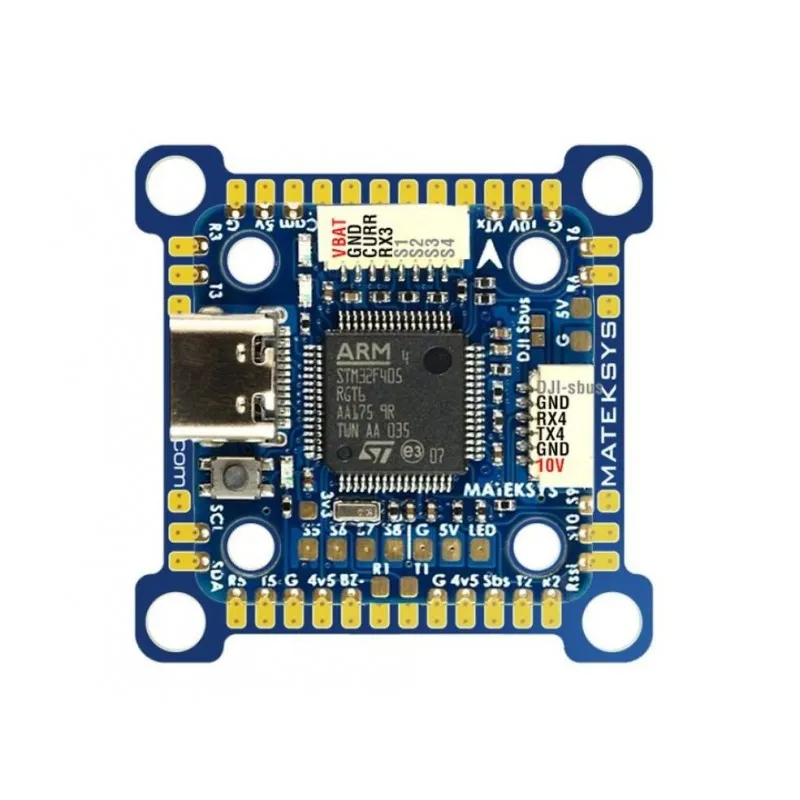

Kontroler lotu Matek F405 MineTE

Specyfikacja

MCU: STM32F405RGT6
IMU: ICM42605
OSD: AT7456E
Baro: Goertek SPL06-001 (I2C)
Czarna skrzynka: 16 MB pamięci flash
6x UART, 1x opcja Softserial_Tx
12x wyjścia PWM (8x Dshot)
1x I2C
4x ADC (VBAT, moc, RSSI, prędkość lotu)
2x PIIO

1x złącze SH1.0_8pin (Vbat/G/Curr/R3/S1/S2/S3/S4)
1x złącze SH1.0_6pin do jednostki powietrznej DJI FPV
3x diody LED dla FC STATUS (niebieska, zielona) i wskaźnika 3,3 V (czerwona)
Dwa BEC, 5 V 1,7 A i 10 V 1,4 A
Wyjście 10 V przełączane ON/OFF
Możliwość montażu z 20 mm na 30,5 mm

Zasilanie:
Wejście: 6~30V (2~S LiPo)
BEC: 5 V 1,7 A, maks. 2 A
BEC: 10 V 1,4 A dla jednostki VTX lub DJI Air
Czujnik napięcia akumulatora: 1K:20K (skala INAV 2100, skala BF 210)
Brak wbudowanego czujnika prądu, obsługuje zewnętrzny czujnik prądu PDB/4w1

Oprogramowanie układowe:
ArduPilot: MatekF405-TE
INAV: MATEKF405TE
BetaFlight: MATEKF405TE

Montaż:
20 x 20mm/Φ3mm z silikonowymi przelotkami
20 x 20mm/Φ2mm z silikonowymi i mosiężnymi przelotkami
30,5 x 30,5 mm/Φ3 mm z płytą konwersyjną i silikonowymi przelotkami
Wymiary: 28x28mm
Waga: 5g

Zestaw zawiera

1x FC F405-miniTE
1x20mm do 30.5mm płytka konwersyjna (niebieska płytka drukowana)
6x silikonowe przelotki M4 do M3
6x mosiężne przelotki M3 do M2
1x kabel SH1.0_8pin 5cm (w tym złącze 2x 8pin) dla 4w1 ESC
1x kabel SH1.0_6pin do GH1.25_8pin 8cm do jednostki powietrznej DJI
