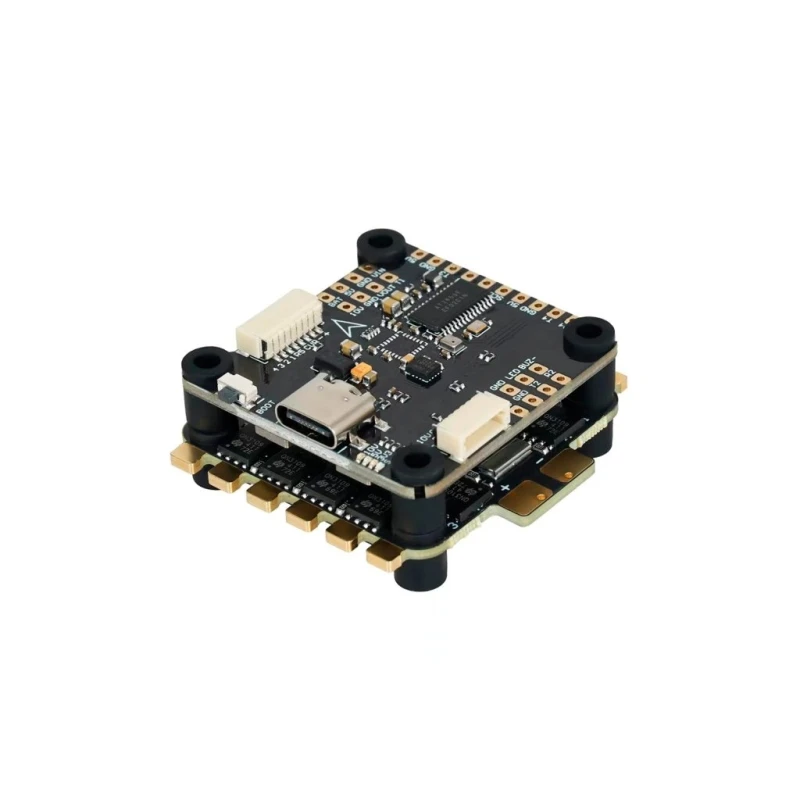

Kontroler lotu FlashHobby F722 + 60A ESC

Kontroler lotu FlashHobby F722 + 60A ESC

FlashHobby F722 + 60A 4‑in‑1 ESC Stack to wysokowydajny moduł sterowania lotem i zasilania przeznaczony do dronów FPV. Łączy on w sobie kontroler lotu F722 (z kompatybilnością z Betaflight OSD i DJI) oraz solidny 60A 4-w-1 ESC, zapewniając kompaktowe, zintegrowane rozwiązanie dla konfiguracji 3S–6S LiPo. Idealny do freestyle'u, wyścigów lub cinewhoops, które wymagają wydajnego okablowania i dużej mocy wyjściowej.

Specyfikacja

Nazwa produktu: FLASH HOBBY F722 30,5x30,5 Kontroler lotu
MCU: STM32F722RET6
IMU (żyroskop): ICM42688
Typ portu USB: Typ C
Barometr: BMP280
Układ OSD: BetaFlight OSD z układem AT7456E
Sposób podłączenia modułu DJI Air Unit: Obsługiwane są dwa sposoby: złącze 6-pinowe lub bezpośrednie
Wtyczka 6-pinowa DJI: Obsługiwana. Całkowicie kompatybilna z DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, nie ma potrzeby zmiany przewodów
Czarna skrzynka: 16M Black Box
Wejście czujnika prądu: Obsługiwane. W przypadku ESC 50A należy ustawić skalę =180 i przesunięcie = 0
Wejście zasilania: 3S-6S Lipo (przez złącze ESC 8-PIN)
Wyjście 5V BEC: 5 grup wyjść 5V, całkowite obciążenie prądowe wynosi 3A
Wyjście 9V: 3 grupy wyjść 9V, całkowite obciążenie prądowe wynosi 2,5A
Wyjście 3,3 V: 1 grupa wyjść 3,3 V, maksymalny prąd wynosi 300 mA
Sygnał ESC: M1 - M4
UART: 6 zestawów (UART2, UART5, UART3), ART6 (dedykowany dla SBUS), UART4 (dedykowany dla telemetrii ESC), UART1 (dedykowany dla ustawień danych VTX)
Sbs: Debugowanie do kanału UART6
Telemetria ESC: UART R4 (UART4)
I2C: Obsługiwane. Pady SDA i SCL z przodu. Używane do magnetometru
Pad LED: Obsługiwane. Pady LED, 5 V i GND na spodzie przedniej części. Używane do diody LED WS2812 sterowanej przez oprogramowanie Betaflight
Brzęczyk: obsługiwany, 5 V, pady BZ dla brzęczyka 5 V
Przycisk BOOT: Obsługiwany.
[A]: Naciśnięcie i przytrzymanie przycisku BOOT oraz jednoczesne włączenie zasilania FC spowoduje przejście FC w tryb DFU. Służy to do flashowania oprogramowania układowego, gdy FC ulegnie awarii.
[B]: Gdy FC jest włączony i znajduje się w trybie czuwania,
przycisk BOOT może służyć do sterowania paskami LED podłączonymi do złączy LED1-LED4 na spodzie. Domyślnie krótkie naciśnięcie przycisku BOOT powoduje przełączenie trybu wyświetlania LED. Długie naciśnięcie przycisku BOOT powoduje przełączenie między trybem SpeedyBee-LED a trybem BF-LED. W trybie BF-LED wszystkie paski LED1-LED4 będą sterowane przez oprogramowanie układowe Betaflight
Obsługiwane oprogramowanie układowe kontrolera lotu: BetaFlight (domyślne)
Nazwa docelowa oprogramowania układowego: STM32F722RET6
Montaż: 30,5 x 30,5 mm (średnica otworu 4 mm)
Wymiary: 37 x 37 x 6,6 mm
Waga: 7,5 g

Nazwa produktu: FLASH HOBBY BLS 60A 30,5 x 30,5 4-w-1ESC
Oprogramowanie układowe: BLS 16.7
Prąd ciągły: 55A x 4
Prąd impulsowy: 60A (5 sekund)
Dioda ochronna TVS: Tak
Kondensator zewnętrzny: kondensator 35 V 560 uF o niskiej wartości ESR (w zestawie)
Protokół ESC: DSHOT300/600
Wejście zasilania: 3-6S LiPo
Wyjście zasilania: VBAT
Czujnik prądu: obsługiwany (skala = 180, przesunięcie = 0)
Telemetria ESC: Nieobsługiwana
Mocowanie: 30,5 x 30,5 mm (średnica otworu 4 mm)
Wymiary: 42,3 x 37 x 6,2 mm
Waga: 12 g
