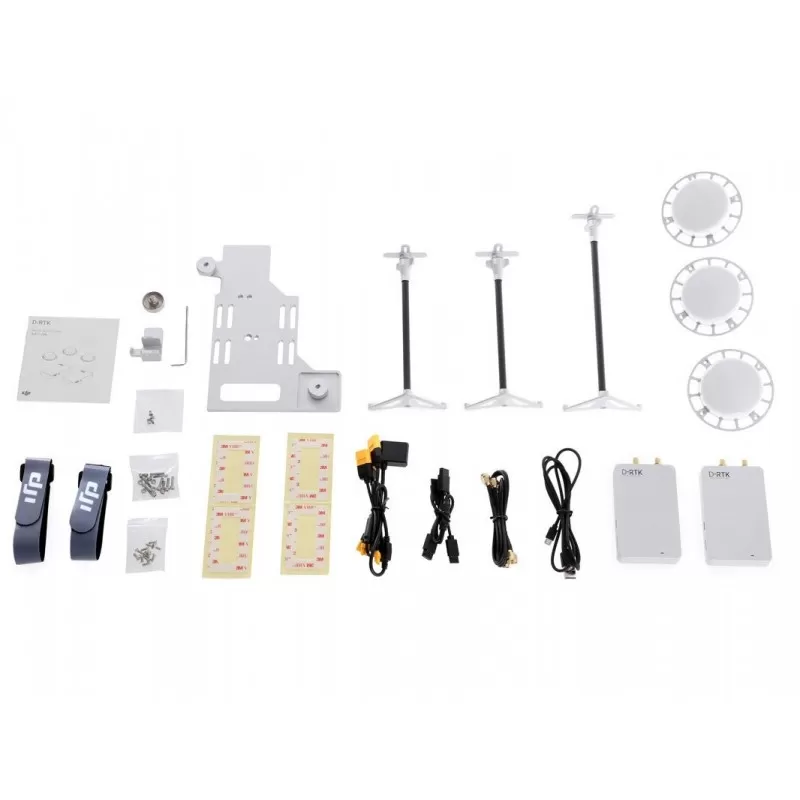

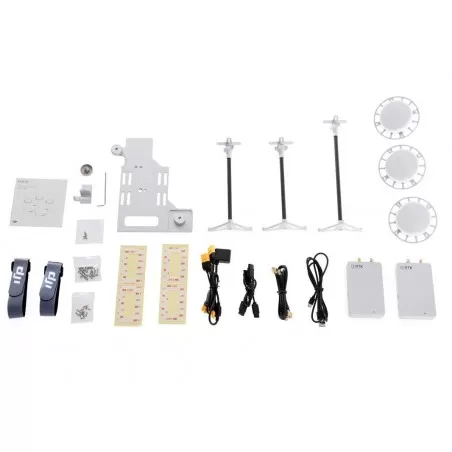

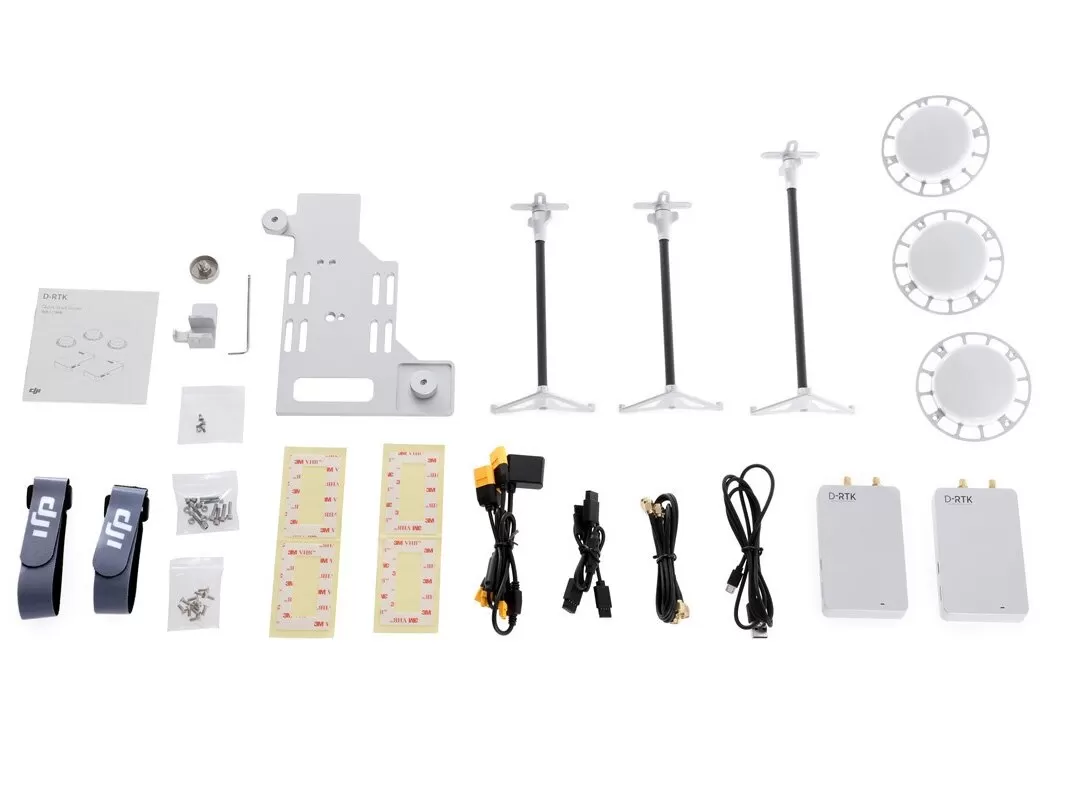

Zestaw System pozycjonowania D-RTK GNSS + Datalink Pro
Zestaw System pozycjonowania D-RTK GNSS + Datalink Pro
Najedź kursorem na zdjęcie, lub kliknij
Zestaw System pozycjonowania D-RTK GNSS + Datalink Pro Zestaw System pozycjonowania D-RTK GNSS + Datalink Pro Zestaw System pozycjonowania D-RTK GNSS + Datalink Pro

Zestaw System Pozycjonowania D-RTK GNSS-G + Datalink Pro

Kompatybilność: A3

WYSYŁKA DO 5 DNI

22 499,00 zł

Zestaw System pozycjonowania D-RTK GNSS + Datalink Pro


Zoptymalizowana dokładność | Całkowita niezawodność


D-RTK GNSS to wysoce precyzyjny system nawigacyjny i pozycjonujący specjalnie zaprojektowany dla kontrolerów lotu DJI A3. Dzięki użyciu zaawansowanej technologii, zapewnia super dokładne pozycjonowanie 3D z centymetrową precyzją.
Ta poprawiona dokładność, w stosunku do tradycyjnego barometru, kompasu i systemu GPS sprawia, że D-RTK jest zasadniczy dla użytku prywatnych, przemysłowych i naukowych zastosowań, gdzie precyzja jest konieczna.


PRECYZYJNE POZYCJONOWANIE

Precyzyjne pozycjonowanie z dokładnością do centymetra, wertykalnie i horyzontalnie, jest możliwe, dzięki zastosowaniu wielu różnych, zaawansowanych technologii.
Niezwykła dokładność pozwala na tworzenie powtarzalnych ścieżek lotu, zapewniających wiarygodne dane wizualne, które są niezbędne dla prywatnych i przemysłowych zastosowań.


DOKŁADNA KONTROLA WYSOKOŚCI

Barometry, często znajdowane w systemach UAS, mogą z powodu rozbieżności wysokości przy zetknięciu ze zmianami w przepływie powietrza występującymi np. podczas startu, hamowania lub po długim locie.
Wpływa to na lot i może powodować dostarczenie błędnych danych uniemożliwiających pracę. Precyzyjne obliczenia D-RTK minimalizują odchylenia od pozycji do dwóch centymetrów, przez co eliminują zakłócenia mogące wpłynąć na działanie.


WŁAŚCIWA POZYCJA

Dwie anteny zapewniają określenie właściwej pozycji i są stanowczo bardziej precyzyjne w porównaniu z sensorami z jednym kompasem.
Dzięki zlikwidowaniu konieczności korzystania z kompasu, cały system jest odporny na zakłócenia magnetyczne, generowane np. przez metalowe struktury czy linie wysokiego napięcia . Pozwala to na funkcjonowanie w otoczeniu niedostępnym dla innych statków powietrznych.


KOMPLEKSOWE ROZWIĄZANIE


Zaprojektowany specjalnie dla współpracy z kontrolerem lotu A3 poprzez transmisję wi-fi dzięki Datalink PRO, D-RTK zapewnia kompleksowe rozwiązanie dla wielu różnych zastosowań. Wsparcie DJI GO oraz DJI Assistant 2 pozwala na bezprzewodowe połączenie ze Stacją Naziemną


Specyfikacja:

Dokładność pozycjonowania: Pozioma: 1cm + 1ppm, Pionowa: 2cm + 1ppm

Dokładność orientacji: (0,2/R)° R jest odległością bazową (odległość pomiędzy dwoma antenami Air System) w metrach

Wartość skuteczna (RMS): 0,03 m/s

Używane częstotliwości GPS:

Wersja globalna: GPS L1&L2, GLONASS F1&F2

Wersja Azja-Pacyfik: GPS L1&L2, BEIDOU B1&B2

Interfejs: CAN, UART, USB

Napięcie wejściowe: 3s - 12S (12V do 52V)

Pobór mocy: 5,2W

Pobór prądu: 0.45A (przy 12 V)

Wymiary: 112,3mm x 63mm x 18,6mm

Waga: 139,5g

Temperatura pracy: od 0° do 45 °C

Temperatura przechowywania: -40° C do 85° C

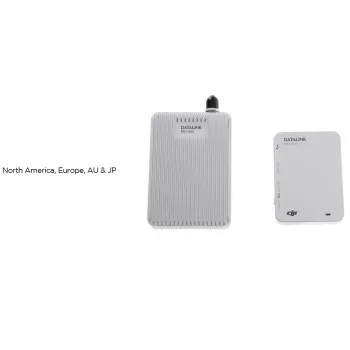

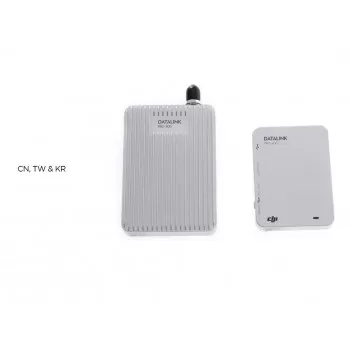

DATALINK PRO


Datalink PRO jest wysokoodpornym na zakłócenia elektromagnetyczne bezprzewodowym systemem transmisji danych, wspierającym DJI A3, D-TRK oraz Stację Naziemną (Ground Station). Zawiera liczne tryby pracy, umożliwiające dostosowanie do indywidualnego scenariusza.


WIELE TRYBÓW TRANSMISJI DANYCH

Trzy tryby transmisji danych są dostępne: Podwójna Transmisja, Nadajnik, Stacja Naziemna.
W trybie Podwójnej Transmisji dane są przekazywane pomiędzy stacją bazową a stacją mobilną.
W trybie Nadawania dane są równocześnie przekazywane ze stacji bazowej do maksymalnie 32 stacji mobilnych.
W trybie Stacji Naziemnej dane RTK są wysyłane ze stacji bazowej do maksymalnie pięciu mobilnych stacji, podczas gdy dane kontrolne przesyłane są dwukierunkowo.

OBSŁUGA WIELU PORTÓW


Datalink PRO oferuje obsługę wielu portów, umożliwiającą współpracę z wyspecjalizowanymi statkami bezzałogowymi. Są to między innymi porty: USB, CAN oraz UART.
Funkcjonujący port można wybrać poprzez przełączenie korespondującego przycisku. Dane są automatycznie przesyłane z jednego portu do drugiego.



Specyfikacja:

WYDAJNOŚĆ

Siła nadawania

DATALINK PRO 400:
- Chiny: 10dBm
- Taiwan: 10dBm
- Korea Południowa: 10dBm

DATALINK PRO 900:
- CE: 13dBm
- FCC: 27dBm
- Kanada: 27dBm
- Australia: 27dBm
- Japonia: 10dBm

Pobór EnergiDATALINK PRO 400:
- Base Station: 2.1 W
- Mobile Station: 0.65 W

DATALINK PRO 900:
- Base Station: 1.2 W
- Mobile Station: 0.65 W

Zasilanie

Napięcie
- Base Station: 9V DC
- Mobile Station: 9V DC
Max. natężenie (Sygnał nadający)DATALINK PRO 400: 230mA
DATALINK PRO 900: 130mA
Max. natężenie (Sygnał odbierający)70mA

WŁAŚCIWOŚCI

Czestotliwość (MHz)DATALINK PRO 400:
- Chiny: 430-432
- Taiwan: 429.175-429.2375
- Korea Płd. : 447.8625-447.9875

DATALINK PRO 900:
- CE: 869.525
- FCC: 903-925.5
- Kanada: 903-925.5
- Australia: 916.5-925.5
- Japonia: 923.1-926.3
Transmisja danych115200bps
Opcje AntenyVertically polarized
Wspierane PortyUSB, UART, CAN
Maks. Ilość Wspieranych Stacji Mobilnych- Full Duplex Mode: 1
- Broadcast Mode: 32
- Ground Station Mode: Up to 5*
* Zależy od ukształtowania terenu.
Wspierane produkty DJIA3, D-RTK, Stacja naziemna
Temperatura Pracy0°C do 45°C
Temperatura Przechowywania-40°C do 85°C
Wilgotność5% do 95%
Wymiary- Base Station: 82.9mm x 51mm x 14.35mm
- Mobile Station: 57.8mm x 42.3mm x 9.35mm
Waga- Base Station: 53g
- Mobile Station: 25.5g
